Step1:まずはフリーソフトのJw_cadをダウンロードします。
Step2:測量図または公図(以下図面)をBMPファイルに変換します。
※Jw_cadはPDFやJPEGでは画像を読み込めません
ペイントなどのWindowsアクセサリを活用して変換します
例)ペイントの活用例
①「貼り付け」→「ファイルから貼り付け」→画像ファイルを挿入します
![ペイント](https://image.jimcdn.com/app/cms/image/transf/none/path/s5c0020369a82c663/image/i625e710fbeec1db3/version/1528034531/%E3%83%9A%E3%82%A4%E3%83%B3%E3%83%88.png)

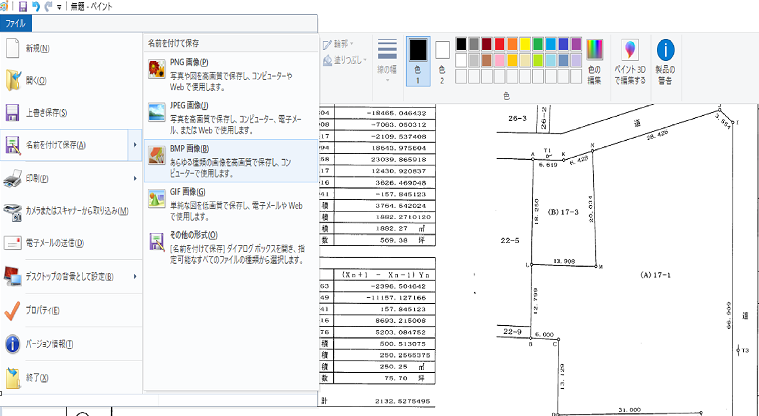

②「ファイル」→「名前を付けて保存」→「BMP画像」
![区画割図](https://image.jimcdn.com/app/cms/image/transf/none/path/s5c0020369a82c663/image/i396ff6fb31fd0d07/version/1548563328/%E5%8C%BA%E7%94%BB%E5%89%B2%E5%9B%B3.png)
以上の手順でJPEGなどの画像ファイルをBMPに変換できます。
Step3:用紙サイズと縮尺を決める
今回は、用紙サイズA4、縮尺1/200にします。敷地の規模に応じて適宜変更します。
①用紙サイズをA4に指定する
![](https://image.jimcdn.com/app/cms/image/transf/none/path/s5c0020369a82c663/image/i2a97482a7a0e4a40/version/1528034628/image.png)
②縮尺を1/200に指定する
![](https://image.jimcdn.com/app/cms/image/transf/none/path/s5c0020369a82c663/image/i85c727117257981d/version/1528034672/image.png)
Step4:印刷範囲を設定する
①「ファイル」→「印刷」
![](https://image.jimcdn.com/app/cms/image/transf/none/path/s5c0020369a82c663/image/ic1f678ba6f6fcb18/version/1528034716/image.png)
②「プリンタの設定」使用するプリンタを確定する
※今回は「印刷の向き」を横に設定する
![](https://image.jimcdn.com/app/cms/image/transf/dimension=939x10000:format=png/path/s5c0020369a82c663/image/ic07ed9a71718b5fa/version/1528034753/image.png)
③「枠書込」で必要に応じて枠線を挿入する
![](https://image.jimcdn.com/app/cms/image/transf/none/path/s5c0020369a82c663/image/i65140c973bd4d225/version/1528034849/image.png)
Step5:Jw_cadに図面を読み込みます
①[編集]→「画像編集」を選択
![](https://image.jimcdn.com/app/cms/image/transf/none/path/s5c0020369a82c663/image/i983f612958e4a1c7/version/1528034889/image.png)
②「画像挿入」→挿入する図面のファイルを選択します。
![](https://image.jimcdn.com/app/cms/image/transf/none/path/s5c0020369a82c663/image/id5c1813722f4bb4a/version/1528034920/image.png)
③左クリックで画像を挿入する
![](https://image.jimcdn.com/app/cms/image/transf/dimension=939x10000:format=png/path/s5c0020369a82c663/image/i3226733dcd7b790d/version/1528034960/image.png)
Step6:挿入された画像は小さいので、編集用に拡大して作業する
①ダブルクリックでドラッグして、拡大したい画像を囲みます
![](https://image.jimcdn.com/app/cms/image/transf/none/path/s5c0020369a82c663/image/i880d3c5a36d5d1af/version/1528034995/image.png)
対象地が拡大されました
![](https://image.jimcdn.com/app/cms/image/transf/dimension=939x10000:format=png/path/s5c0020369a82c663/image/ib5668a7d4f0409b5/version/1528035033/image.png)
Step7:レイヤを変更する
※作業単位毎にレイヤを変更することで、作業を効率化できます。
右クリックでレイヤを①に変更しました。
データは①レイヤ上に記録されます。
![](https://image.jimcdn.com/app/cms/image/transf/none/path/s5c0020369a82c663/image/i2dc18aff936c8f29/version/1528035066/image.png)
Step8:線をひく
①「線」→「水平・垂直」のチェックを外す
![](https://image.jimcdn.com/app/cms/image/transf/none/path/s5c0020369a82c663/image/i77aa8de428246445/version/1528035116/image.png)
②「線属性」をクリックし、「線色8」の赤色を選択します。
![](https://image.jimcdn.com/app/cms/image/transf/none/path/s5c0020369a82c663/image/i4a108375b19aa313/version/1528035162/image.png)

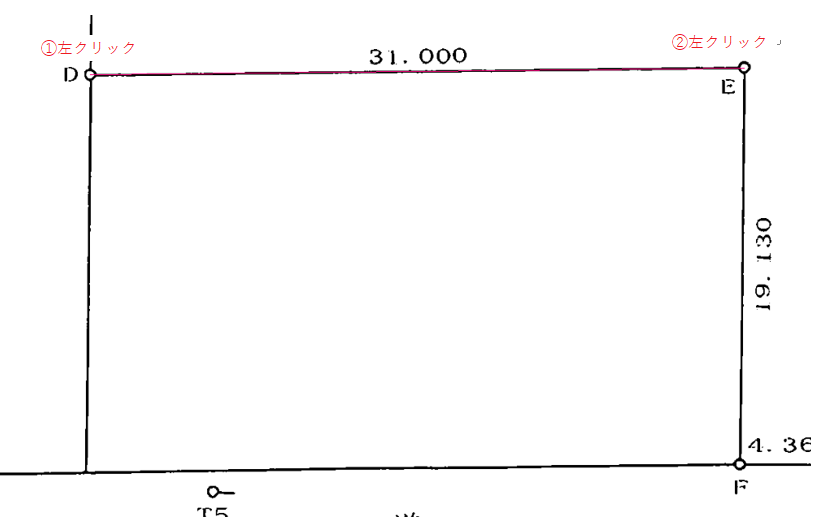

③対象地の筆界をクリックで囲みます。
![区画割図](https://image.jimcdn.com/app/cms/image/transf/dimension=811x10000:format=png/path/s5c0020369a82c663/image/i5a6181c3581cd3e9/version/1548563084/%E5%8C%BA%E7%94%BB%E5%89%B2%E5%9B%B3.png)
![](https://image.jimcdn.com/app/cms/image/transf/none/path/s5c0020369a82c663/image/i4438ee7131436bc3/version/1528035221/image.png)
![](https://image.jimcdn.com/app/cms/image/transf/none/path/s5c0020369a82c663/image/i2d2ee280105a84e8/version/1528035234/image.png)
![](https://image.jimcdn.com/app/cms/image/transf/none/path/s5c0020369a82c663/image/i855cdd78fc07d47d/version/1528035246/image.png)
④「レイヤ0」をクリックして背景を消す
![](https://image.jimcdn.com/app/cms/image/transf/none/path/s5c0020369a82c663/image/idc522ea0ad12b809/version/1528035395/image.png)
Step9:寸法をあわせる
①「線」→「寸法」にチェックして寸法を記入します
![](https://image.jimcdn.com/app/cms/image/transf/none/path/s5c0020369a82c663/image/ie580a1f081a30d52/version/1528035434/image.png)
②実際の寸法にあわせる
実際は19.13mで現在1.8mになっているので、19.13/1.8倍(約10.6倍)にします。
「移動」を選択し、拡大する範囲を確定します→「選択確定」
![](https://image.jimcdn.com/app/cms/image/transf/none/path/s5c0020369a82c663/image/i841901dd7db82b4d/version/1528035513/image.png)
③元のサイズに戻します
![](https://image.jimcdn.com/app/cms/image/transf/none/path/s5c0020369a82c663/image/i31e3d53d616455ef/version/1528035548/image.png)
④元のサイズになりました
![](https://image.jimcdn.com/app/cms/image/transf/none/path/s5c0020369a82c663/image/i64bbec0ce27bd28a/version/1528035587/image.png)
⑤1.8mから19.13mに約10.6倍(19.13/1.8)します
「移動」→クリックで範囲を指定→「選択確定」
![](https://image.jimcdn.com/app/cms/image/transf/none/path/s5c0020369a82c663/image/ie3fa543e2aad60f3/version/1528035626/image.png)
⑤「倍率」に「10.6,10.6」と入力し、左クリックで配置します。
![](https://image.jimcdn.com/app/cms/image/transf/none/path/s5c0020369a82c663/image/i185f47294b2ad892/version/1528035662/image.png)
⑥「ファイル」→「印刷」で枠を表示します。
![](https://image.jimcdn.com/app/cms/image/transf/none/path/s5c0020369a82c663/image/ie1ae430c3883d85b/version/1528035721/image.png)
⑦寸法を確認します
![](https://image.jimcdn.com/app/cms/image/transf/none/path/s5c0020369a82c663/image/ia9818c0fbcd59429/version/1528035753/image.png)
Step10:区画割をする
地域の標準的な戸建て住宅の敷地面積を200㎡と想定します。
対象地は約760㎡ありますので4区画程度に分割できます。
ここではシンプルに羊羹切りの区画割をします。
間口が31.6mありますので1区画当たりの間口を7.9m(31.6m/4区画)とします。
①「複線」→「複線間隔」に“7900”と入力→敷地の線を左クリック→線を配置したい側で右クリック
![](https://image.jimcdn.com/app/cms/image/transf/none/path/s5c0020369a82c663/image/iacc9cd5a8ade1735/version/1528035833/image.png)
②連続でクリックを繰り返す
![](https://image.jimcdn.com/app/cms/image/transf/none/path/s5c0020369a82c663/image/i3ac7b4897f2378e1/version/1528035854/image.png)
Step11:図を微調整する
①「伸縮」→上側の線をダブル右クリックで確定→伸縮したい線を左クリック
![](https://image.jimcdn.com/app/cms/image/transf/none/path/s5c0020369a82c663/image/i5ca8c407712955ad/version/1528037623/image.png)
②繰り返し
![](https://image.jimcdn.com/app/cms/image/transf/none/path/s5c0020369a82c663/image/i54e7fc8d2d4fc76b/version/1528037692/image.png)
③下側の線から飛び出している線を削除する
![](https://image.jimcdn.com/app/cms/image/transf/none/path/s5c0020369a82c663/image/i929d58748b15cdaa/version/1528035969/image.png)
Step12:面積を確認する(このステップ以降、レイヤ②に変更してもOK)
①「測定」→「面積測定」→敷地の範囲をクリックで囲む(①~④)→「測定結果書込」
→記入したい位置で左クリック
![](https://image.jimcdn.com/app/cms/image/transf/none/path/s5c0020369a82c663/image/i4e6e43e1c870277d/version/1528036197/image.png)
②繰り返し
![](https://image.jimcdn.com/app/cms/image/transf/none/path/s5c0020369a82c663/image/i49855d44389455a8/version/1528036224/image.png)
Step13:文字と方位を入力する
①「文字」→“画地①”と入力→記入したい位置でクリック
![](https://image.jimcdn.com/app/cms/image/transf/none/path/s5c0020369a82c663/image/i74a26167266943d1/version/1528036261/image.png)
②繰り返す
![](https://image.jimcdn.com/app/cms/image/transf/dimension=919x10000:format=png/path/s5c0020369a82c663/image/i38466725f2c2f0c9/version/1528036340/image.png)
③寸法を削除
「消去」→寸法を右クリックで消去
![](https://image.jimcdn.com/app/cms/image/transf/none/path/s5c0020369a82c663/image/ibb6bb2a3118bef2c/version/1528036376/image.png)
④各画地の間口・奥行の長さを記入
「線」→「寸法値」をチェック→間口・奥行の始点終点を右クリック
![](https://image.jimcdn.com/app/cms/image/transf/none/path/s5c0020369a82c663/image/i23699950f2e0130e/version/1528036415/image.png)
⑤方位を入力
「線」→方位の角度に合わせて線をひく
![](https://image.jimcdn.com/app/cms/image/transf/none/path/s5c0020369a82c663/image/i0b3335669973751e/version/1528036495/image.png)
⑥「その他」→「線記号変更」→「方位」を選択しダブルクリックで確定
![](https://image.jimcdn.com/app/cms/image/transf/none/path/s5c0020369a82c663/image/ic50d586c8b575412/version/1528036524/image.png)
⑦方位の線を左クリックし図形を反映
![](https://image.jimcdn.com/app/cms/image/transf/none/path/s5c0020369a82c663/image/i3d55d7eb8299e321/version/1528036555/image.png)
⑧必要に応じて、道路や隣地の情報を入力する
![](https://image.jimcdn.com/app/cms/image/transf/dimension=917x10000:format=png/path/s5c0020369a82c663/image/id118c5ddec16d7ee/version/1528036596/image.png)
お疲れ様でした!!
